説明
技術的なパラメーター
顔立ち
継続的な作業
ホイールの直径を自動検出
加工パラメータを自動調整
サイクル時間は 25 秒以内
ホイールのダイナミックバランスを改善し、CNC中のスクラップレートを低減

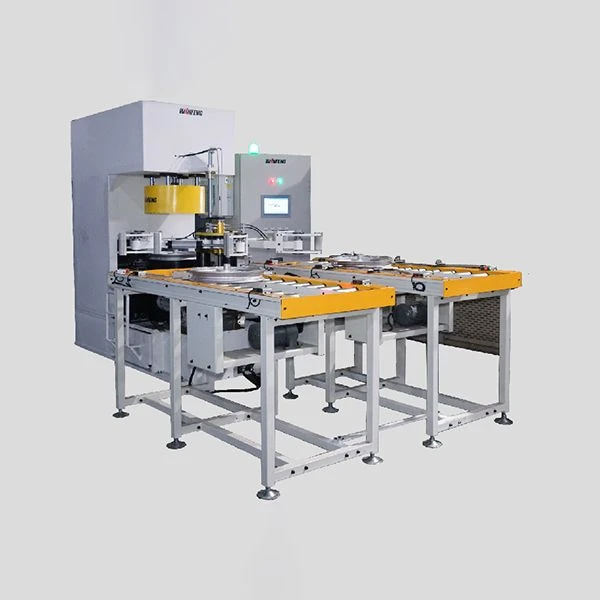

オートバイの車輪の自動プレカット機は、主に16-18インチのアルミニウム合金ホイールのブランクプレカット機に使用されます。装置はアセンブリライン、同期据え付け装置、回転機構、制御システムおよび保護メカニズムから成っている。この装置はオートバイの車輪自動プレカット機の機能を完了するだけである。
ワークピース素材:アルミホイール
自動ライン処理リズム 26-27秒/ピース
プレカット機の回転工具のフィード高さの調整可能な範囲は±10 mmです。
16-18インチのアルミホイール加工に適しています。それは様々なスポークアルミホイールの処理に適しています。製品の縁幅は70~150mm、ドラム突起≤35mm、アルミニウムホイールプロファイルのトース偏差が3mmを超えてはならない。詳細寸法処理範囲を下図2に示します。
過程
給餌コンベアラインの積み込み→オートバイ→車輪外径検出→の大まかな位置→、車輪を拍手→、車輪→アイソメトリックブロック出口→チャッククランプホイール→保護カバードロップ→機械作業→保護カバーがアイソメトリックブロックエントリー →→チャックリリース→ホイールを自動的に降ろす→上昇します。
